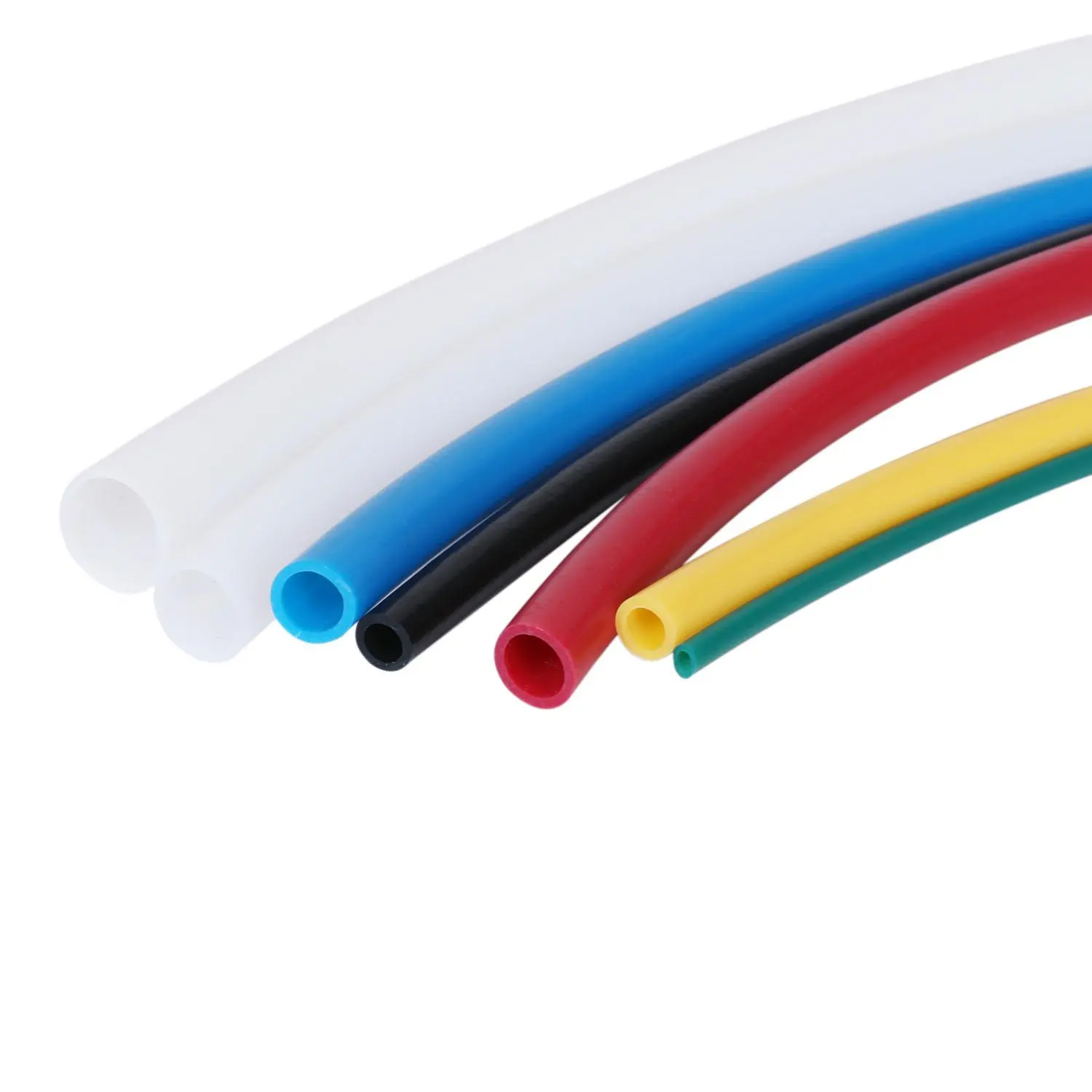

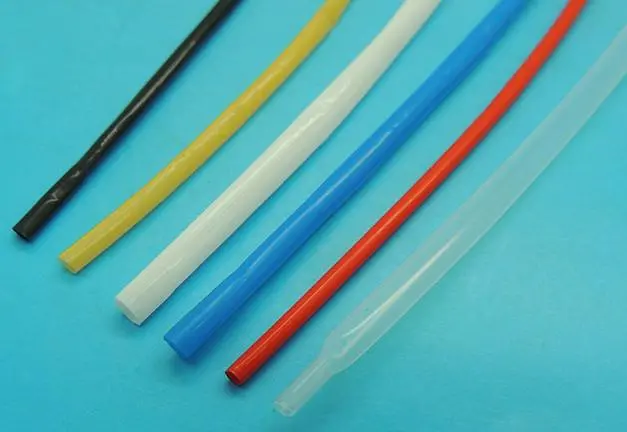

Tubulação termoencolhível de PTFE
SBD-PTFE-HST
Número do modelo: SBD-PTFE-HST
Temperatura de trabalho: -65ºC ~ 260ºC
Temperatura de encolhimento: > 350ºC
Taxa de encolhimento: 1,7:1 / 4:1
Estrutura
O tubo termoencolhível de PTFE é aplicado com politetrafluoroetileno importado (PTFE). O tubo termoencolhível de PTFE tem excelente resistência química, resistência ao calor, intempéries e resistência à corrosão. Possui excelente rigidez e transparência. Compatível com RoHS e Reach.
Uso
Amplamente utilizado em eletricidade, informática, eletrotérmica, aeroespacial, militar e telecomunicações, etc.
Minitransformador, sensor especial, vaso sanguíneo artificial.
Especificação
Fusão | ≥450ºC |
Constante Dielétrica (*)50HZ | ASTM D 792, 2,1g/cm |
Rigidez | 85 |
Corrosão de Cobre | ASTM D2671 B, sem corrosão |
Propriedade Antibiótica, Propriedade de Resistência à Erosão | Excelente |
Resistência (dobrar, dobrar, rasgar etc.) | Excelente |
Resistência à tração MPA (KGF/cm) | CEI 811-1, 19Mpa |
Flamabilidade | ASTM D2671, Autoguinesh |
Força de ruptura | VDE 0303 parte 2, 26KV/mm |
Aparência | Suave, sem pelos e defeitos visíveis, sem impurezas |
Alongamento | CEI 811-1-1, 200% |
Resistência | ASTM D2671 A, resistente ao desgaste, antiácido e antivírus, Descarga Corona, Resistência a Solventes, etc. |
Ambiente | Não é perigoso para os seres humanos e o meio ambiente |
Dimensão
Especificação de tubo termoencolhível de PTFE (1,7:1)
Tamanho (mm) | Antes de encolher | Depois de encolher | Parede fina | Parede grossa | ||
Diâmetro interno (mm) | Diâmetro interno (mm) | Antes de encolher (mm) | Depois de encolher (mm) | Antes de encolher (mm) | Depois de encolher (mm) | |
Φ0,5 | 0,5±0,2 | ≤0,30 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,0 | 1,0±0,2 | ≤0,60 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,2 | 1,2±0,2 | ≤0,70 | 0,10±0,05 | 0,15±0,05 | 0,13±0,03 | 0,20±0,03 |
φ1,5 | 1,5±0,2 | ≤0,90 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,0 | 2,0±0,2 | ≤1,30 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,2 | 2,2±0,2 | ≤1,40 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,5 | 2,5±0,2 | ≤1,50 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,7 | 2,7±0,2 | ≤1,60 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,0 | 3,0±0,2 | ≤1,80 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,5 | 3,5±0,2 | ≤2,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,8 | 3,8±0,2 | ≤2,2 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,0 | 4,0±0,3 | ≤2,5 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,5 | 4,5±0,3 | ≤2,7 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,8 | 4,8±0,3 | ≤2,9 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ5,0 | 5,0±0,3 | ≤3,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ6,0 | 6,0±0,3 | ≤3,6 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ6,5 | 6,5±0,3 | ≤4,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ7,0 | 7,0±0,3 | ≤4,2 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ8,0 | 8,0±0,3 | ≤4,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
φ9,4 | 9,4±0,3 | ≤5,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ10 | 10±0,3 | ≤5,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ11 | 11±0,3 | ≤6,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12 | 12±0,3 | ≤7,1 | 0,20±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12,7 | 12,7±0,3 | ≤7,5 | 0,2±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Especificação de tubo termorretrátil de PTFE (4:1)
Tamanho (mm) | Antes de encolher (mm) | Antes de encolher (mm) | Depois de encolher (mm) | Depois de encolher (mm) |
Diâmetro interno | Parede Fina Média | Diâmetro interno | Espessura da parede | |
φ1,5 | 1,5±0,5 | 0,07±0,04 | ≤0,40 | 0,25±0,05 |
φ2,0 | 2,0±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ2,5 | 2,5±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ3,0 | 3,0±0,6 | 0,07±0,04 | ≤0,70 | 0,25±0,05 |
φ3,5 | 3,5±0,6 | 0,07±0,04 | ≤0,80 | 0,25±0,05 |
φ4,0 | 4,0±0,6 | 0,07±0,05 | ≤1,00 | 0,25±0,05 |
φ4,5 | 4,5±0,6 | 0,07±0,05 | ≤1,20 | 0,30±0,05 |
φ5,0 | 5,0±0,6 | 0,07±0,05 | ≤1,30 | 0,30±0,05 |
φ6,0 | 6,0±0,6 | 0,10±0,05 | ≤1,50 | 0,30±0,05 |
φ8,0 | 8,0±0,6 | 0,10±0,05 | ≤2,0 | 0,35±0,05 |
φ9,0 | 9,4±0,6 | 0,10±0,05 | ≤2,4 | 0,35±0,05 |
